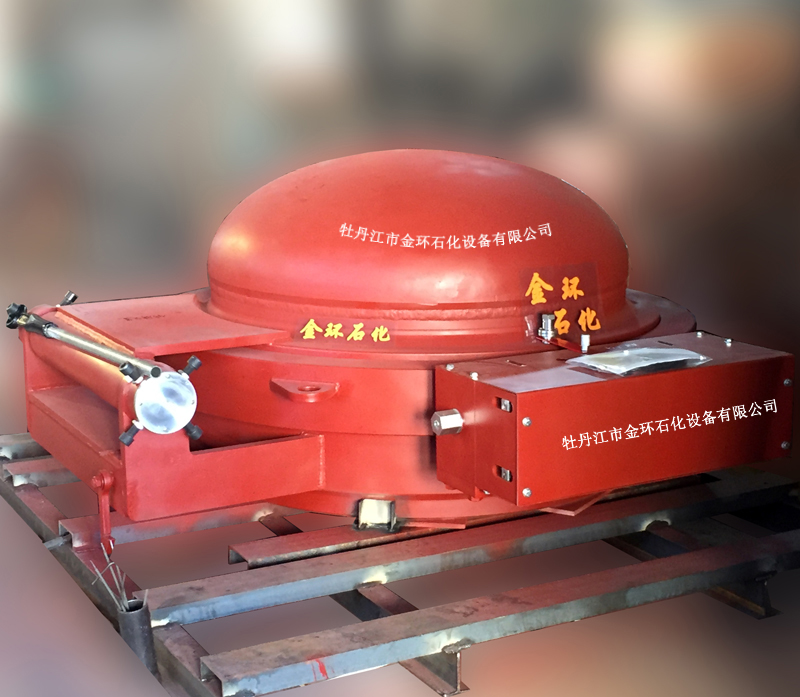

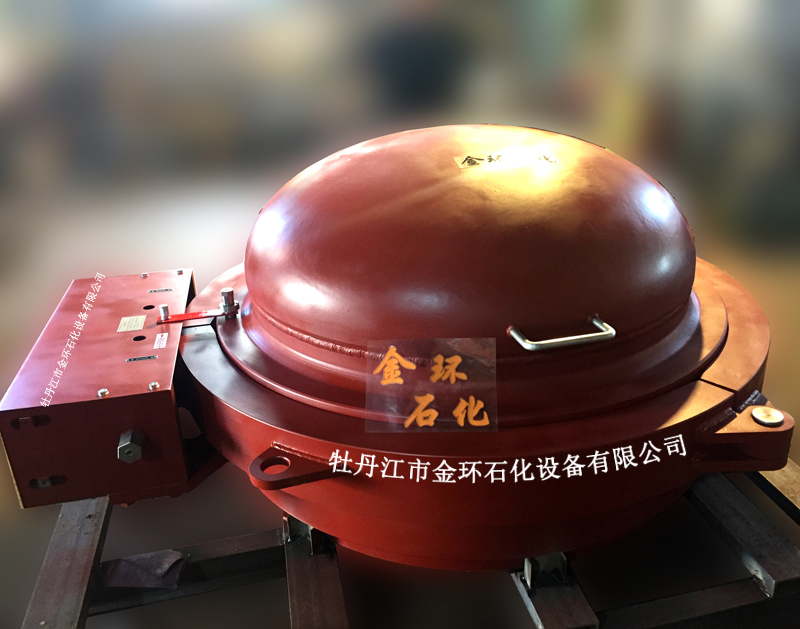

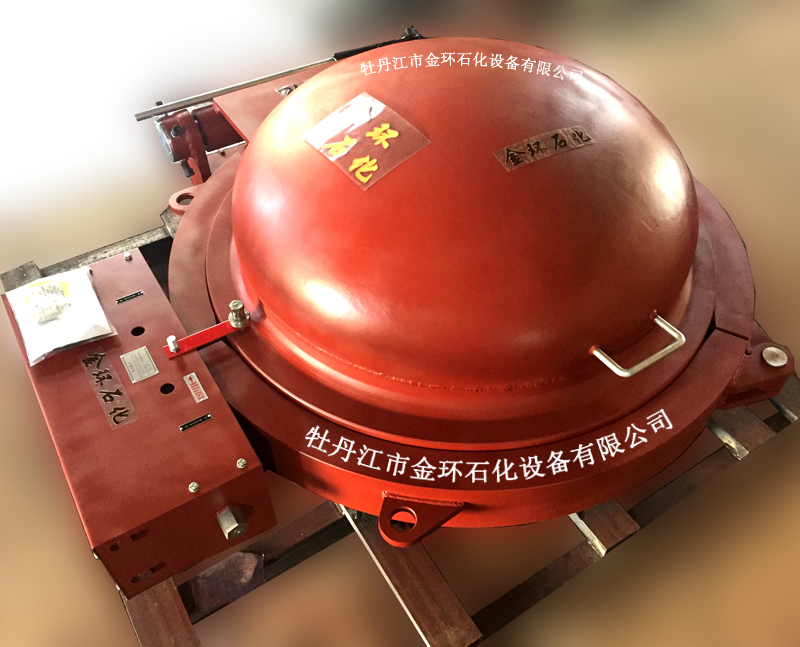

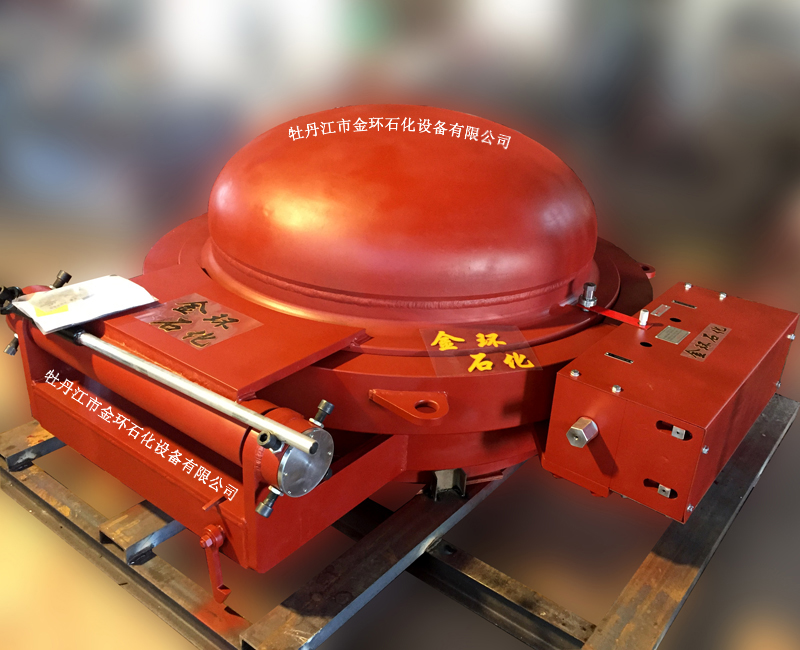

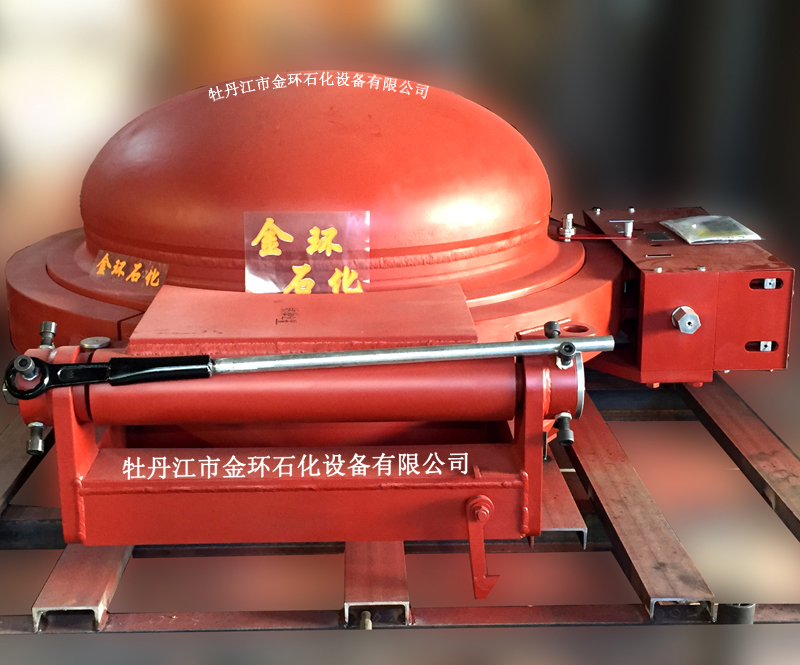

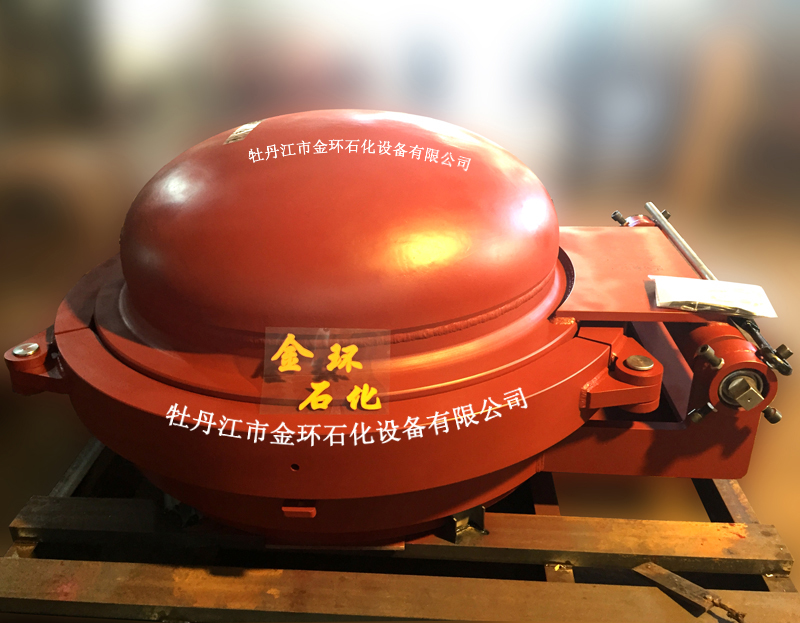

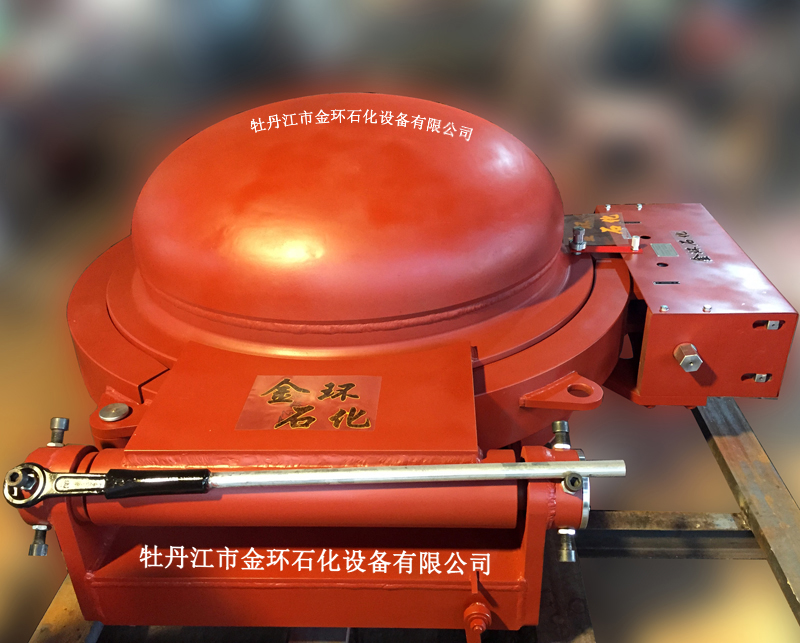

大口径盲板
快开盲板是用于压力管道或压力容器的圆形开口上的一种机械装置。一般由筒体法兰、头盖、勾圈或卡箍、密封圈、安全联锁机构、开闭机构、转臂及短节(需要时)等部件构成。
快开盲板是压力容器快开门盖的一种型式,广泛应用在天然气领域中的需经常启闭的设备上。常用的快开盲板分为牙嵌型、卡箍型、插扣型、锁环型、涨环型、固定压力环型等典型的结构,以手动操作为主。
我公司的快开盲板按ASME Ⅷ Div.1设计,经ANSYS有限元应力分析与结构,主要受压元件全部采用整体锻件加工,利用低合金高强度碳素钢。
耐腐蚀堆焊工艺,适于各种工况条件,并可以做抗氢抗硫实验。
我公司快开盲板完全符合GB150等有关法令、法规,执行SY/T0556-2018(快速开关盲板技术规范)行业标准。
应用场合
石油、天然气集输管道上等
清管器收、发筒(俗称:收发球筒)
各种过滤器、过滤分离器
增压釜、硫化罐
各种快开门式压力容器
本产品主要技术指标:
a、 公称直径Dn: ≤1600mm
b、 设计压力Pn:≤40 MPa
c、 工作介质:油、气、水
d、 设计温度:-50℃~300℃
f、 材质:碳素钢
e、 管道厚度:6mm~100mm
以上为式例产品指标,其它盲板规格均按行业标准执行。
